Устройства вывода информации
Название: ПРИНТЕР.
Назначение. Печатающее устройство для получения «твердой» копии документа.
Современные принтеры позволяют печатать на различной бумаге, на конвертах, специальных этикетках и ярлыках, особой полиграфической пленке, ткани. Печать может быть как однотонной, так и цветной.
Принцип работы. Все печатающие устройства подразделяются:
- по способу формирования изображений на построчные, точечно-матричные, страничные;
- по принципу работы на ударные, игольчатые (ударно-матричные), струйные, лазерные, термографические.
В построчных принтерах на печатающей планке формируется сразу вся строка. Каждый символ строки выбирается из готовых литер, которые запрессованы или отлиты на специальных пластинках (как в пишущих машинках).
В точечно-матричных устройствах печать осуществляется при помощи особой печатающей головки, которая имеет либо несколько игл (обычно 9 или 24) либо сопла для чернил. Головка передвигается горизонтально над бумагой и отдельные иглы или сопла, подчиняясь командам компьютера, наносят на поверхность листа краску (либо ударяя по носителю через красящую ленту, либо «выстреливая» из сопла капельку чернил).
К страничным устройствам печати относятся в основном лазерные принтеры. Сначала они формируют образ полной страницы в своей памяти (именно поэтому им нужно так много памяти: от 0,5 Мб до десятков мегабайтов при цветной печати).
Изображение в лазерном принтере создается лазерным лучом на светочувствительном барабане внутри принтера. Там, где луч засвечивает поверхность барабана, возникает сильный электрический разряд и в результате электростатического взаимодействия в это место притягиваются пылинки сухой краски - тонера. При прокатывании листа бумаги вдоль барабана рисунок переносится на бумагу, а затем фиксируется за счёт нагрева или давления. В некоторых моделях принтеров вместо лазера с успехом используются светодиоды, однако все принтеры, устроенные по такому принципу, принято называть лазерными. Схема лазерного принтера изображена на рисунке 1.
 |

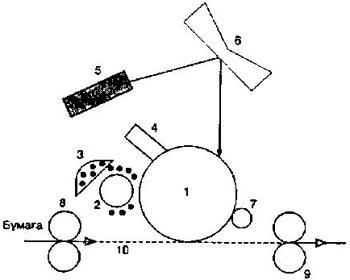

Рис. 1 Функциональная схема лазерного принтера |
Лазерные принтеры работают очень тихо и значительно быстрее игольчатых и струйных принтеров и дают отпечатки замечательного качества - очень чёткие, контрастные. Благодаря такому качеству печати, страницы, отпечатанные на лазерном принтере, могут Тужить полиграфическим макетом для изготовления печатных форм.
Цветные лазерные принтеры пока не идеальны. Для получения цветного изображений с качеством, близким к фотографическому, используются термографические принтеры или, как их еще называют, цветные принтеры высокого класса. Основу печати составляет нагрев красителя и перенос его на бумагу в жидкой или газообразной форме.
Струйные принтеры чрезвычайно надёжны и весьма неприхотливы к качеству бумаги. Их производительность заметно выше, чем у матричный принтеров. Работают они настолько бесшумно, что фирма Canon в маркетинге своих струйных принтеров даже пользуется рекламным: девизом «The Sound of Silence» - «звучание тишины».
Основные пользовательские характеристики (табл. 1, 2):
- Разрешающая способность - число точек на дюйм (измеряется в dpi) или, для игольчатых принтеров, число символов на дюйм (cpi). Haпример, разрешение 600 dpi означает, что точка может быть помещена в любую из 600 позиций в пределах одного дюйма. При этом нельзя забывать, что разрешение зависит от качества бумаги;
- Скорость печати определится двумя факторами - временем механической протяжки бумаги и скоростью обработки поступающих данных. для матричных и струйных принтеров измеряется в знаках в секунду - cps (characters per second), для струйный и лазерных - в страницах в минуту;
- Объём памяти. Принтеры оборудованы процессором и внутренней памятью (буфером), которые принимают и обрабатывают данные. Действует правило: чем больше памяти, тем лучше;
- Сроки службы печатающей головки, картриджа, барабана определяются в документации к конкретной модели принтера.
Таблица 1. Основные пользовательские характеристики принтеров
| Типы принтеров | ||||
| Игольчатые | Струйные | Лазерные | Термографические | |
| Разрешающая способность | 10-20 cpi | 360-720 dpi | 300-600 dpi | 300-600 dpi |
| Скорость печати | 200-400 cps | 200-800 cps; 2-8 страницы в минуту |
4-24 страницы в минуту | 0,1-0,7 страниц/ мин |
| Объем памяти | 4-64 Кб | 4-64 Кб | 1-8 Мб | 1-16 Мб |
Таблица 2. Характеристики принтеров по расходным материалам
| Наименование | Ресурс |
| Печатающая головка 9-48 игл | 100-300 млн символов |
| Красящая лента | 3 млн символов |
| Черный картридж (струйный) | 500 - 1100 страниц |
| Цветной картридж (струйный) | 250 - 700 страниц |
| Черный картридж (лазерный) | 3000 - 20 000 страниц |
Название: ПЛОТТЕР или ГРАФОПОСТРОИТЕЛЬ.
Назначение. Плоттер является устройством вывода, которое применяется только в специальных областях. Он предназначен для вывода на бумагу, пленку таких графических материалов, как чертежи, графики, схемы, диаграммы, входящие в комплект конструкторской или технологической документации.
Принцип работы. Пишущий узел имеет несколько штифтов для закрепления специальных фломастеров. Штифты могут подниматься над бумагой (линия не рисуется) или опускаться для рисования. Узел перемещается вдоль бумаги по специальным направляющим.
Плоттеры бывают планшетными и рулонными.

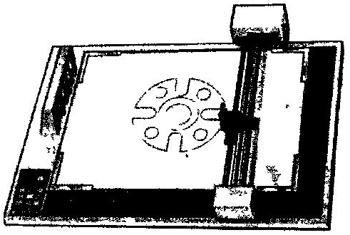

В планшетных плоттерах пишущий узел перемещается (в плоскости) над неподвижной бумагой. Например, если необходимо провести линию, то печатающий узел перемещается в ее начальную точку, опускается штифт с пером, соответствующим толщине и цвету проводимой линии, и затем перо перемещается до конечной точки линии.
В рулонных (барабанных) плоттерах лист бумаги перемещается (в одном из направлений) с помощью роликовых прижимов, а пишущий узел перемещается не в плоскости, а по одной линии (в направлении, перпендикулярном к перемещению бумаги). Такие плоттеры могут создавать длинные (до нескольких метров) рисунки и чертежи.
Большинство плоттеров имеют пишущий узел перьевого типа, в котором используются специальные фломастеры. Кроме них могут применяться чернильные, шариковые «перья», рапидографы и др.
В последнее время на базе перьевых плоттеров были созданы режущие плоттеры. В них пишущий узел заменён на резак. Буквы или знаки из самоклеющейся плёнки, полученные с помощью режущего плоттера, можно увидеть на витринах, вывесках, указателях.
Основные пользовательские характеристики:
- максимальный размер изображения;
- допустимые типы и ширина линий (сплошные, штрих-пунктирные и пр.);
- набор используемых шрифтов;
- скорость рисования.
Программная поддержка. Плоттеры обычно используются с программами систем автоматизированного проектирования (AutoCad, ArchiCad и пр.), которые и формируют программы управления перемещением пишущего узла.
Название: АКУСТИЧЕСКАЯ СИСТЕМА (АС).
Назначение и конструкция. Преобразует электрический сигнал в акустические колебания - звук (вывод звуковой информации).
Состоит, как правило, из нескольких звуковых колонок, каждая из которых может иметь один или несколько динамиков. Стереофоническая АС должна включать не менее двух колонок.
Основные пользовательские характеристики:
- количество колонок и динамиков;
- выходная мощность - зависит от технических характеристик усилителя и динамиков. Для индивидуального прослушивания достаточно мощности 10 Вт, для обеспечения хорошей слышимости на лекциях или презентациях для большой аудитории мощность может приближаться к 30 Вт на канал;
- диапазон воспроизводимых частот.
